BACKUP RING TS EN 1092-1

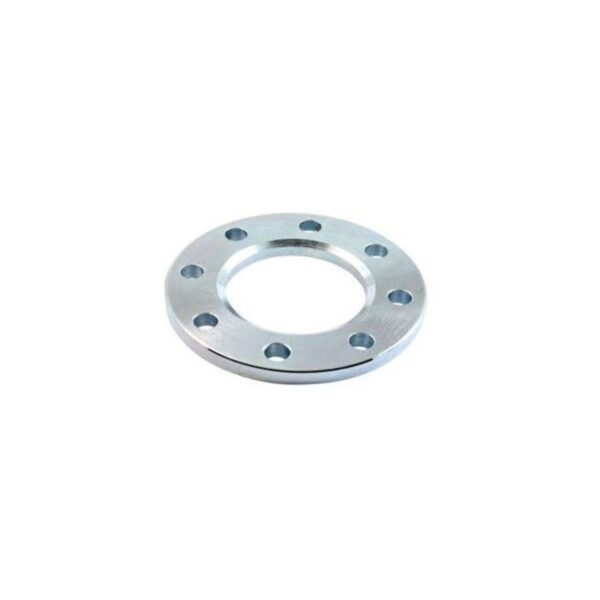

BACKUP RING TS EN 1092-1 - Image 2

BACKUP RING TS EN 1092-1

Technical Details

Material: Cast Iron (CI)

Available with Elctruglvanized and black epoxy for corrosion resistance

Pressure Rating: PN 6 – 10 – 16. 150LB – 300LB

Standards: EN1092 – ANSI





SF PE PN 6 PN 10 PN 16

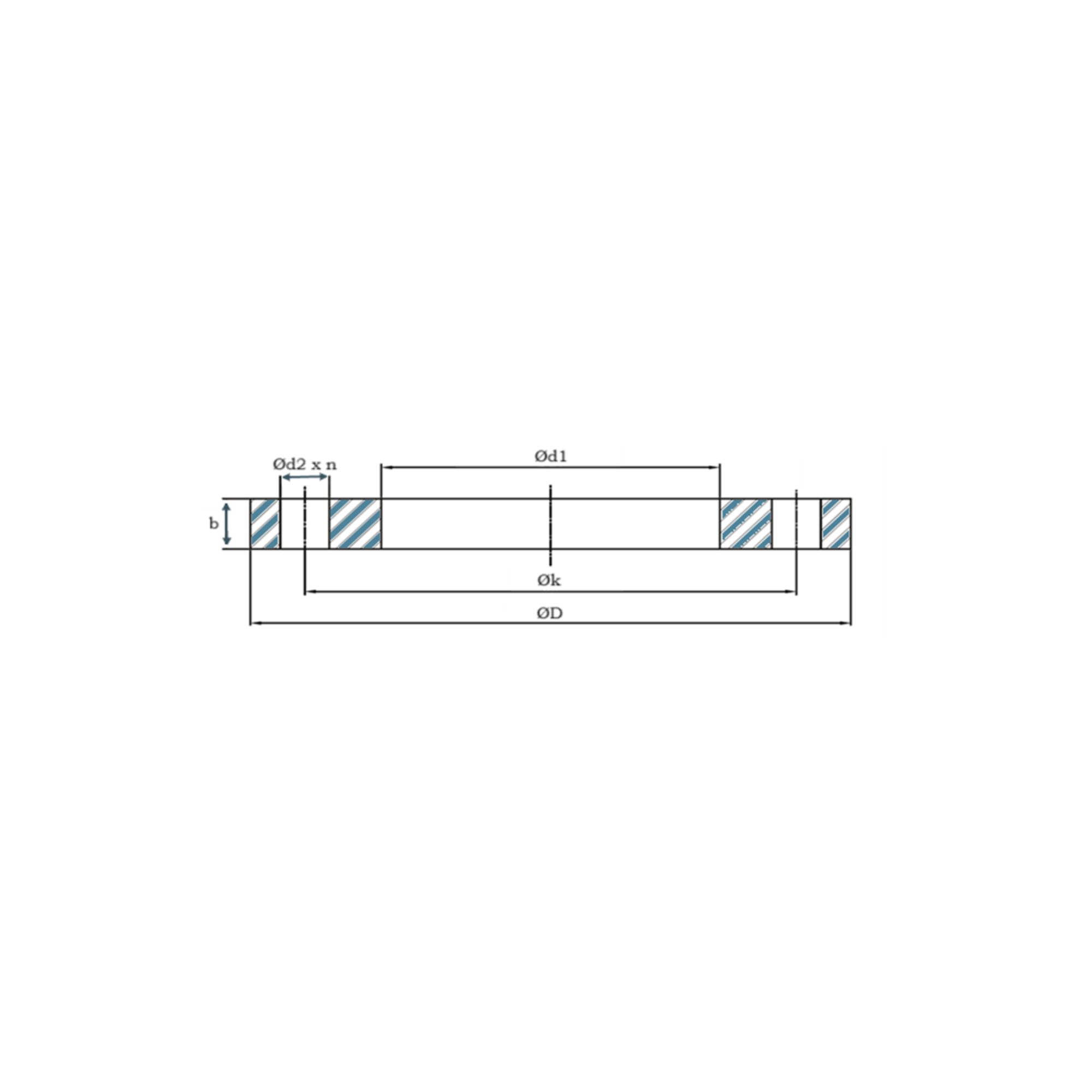

DN OD k D d2 n b Type k D d2 n b Type k D n b Type
15 20 55 80 11 4 12 M10 65 95 14 4 14 M12 65 95 4 14 M12
20 25 65 90 11 4 14 M10 75 105 14 4 16 M12 75 105 4 16 M12
25 32 75 100 11 4 14 M10 85 115 14 4 16 M12 85 115 4 16 M12
32 40 90 120 14 4 14 M12 100 140 18 4 16 M16 100 140 4 16 M16
40 50 100 130 14 4 14 M12 110 150 18 4 16 M16 110 150 4 16 M16
50 63 110 140 14 4 14 M12 125 165 18 4 18 M16 125 165 4 18 M16
65 75 130 160 14 4 14 M12 145 185 18 8 18 M16 145 185 8 18 M16
80 90 150 190 18 4 16 M16 160 200 18 8 20 M16 160 200 8 20 M16
100 110 170 210 18 4 16 M16 180 220 18 8 20 M16 180 220 8 20 M16
100 125 170 210 18 4 16 M16 180 220 18 8 20 M16 180 220 8 20 M16
125 140 200 240 18 8 18 M16 210 250 18 8 22 M16 210 250 8 22 M16
150 160 225 265 18 8 18 M16 240 285 22 8 22 M20 240 285 8 22 M20
150 180 225 265 18 8 18 M16 240 285 22 8 22 M20 240 285 8 22 M20
200 200 280 320 18 8 20 M16 295 340 22 8 24 M20 295 340 12 24 M20
200 225 280 320 18 8 20 M16 295 340 22 8 24 M20 295 340 12 24 M20
250 250 335 375 18 12 22 M16 350 395 22 12 26 M20 355 405 12 26 M24
250 280 335 375 18 12 22 M16 350 395 22 12 26 M20 355 405 12 26 M24
300 315 395 440 22 12 22 M20 400 445 22 12 26 M20 410 460 12 28 M24
350 355 445 490 22 12 22 M20 460 505 22 16 26 M20 470 520 16 30 M24
400 400 495 540 22 16 22 M20 515 565 26 16 26 M24 525 580 16 32 M27
450 450 550 595 22 16 24 M20 565 615 26 20 28 M24 585 640 20 34 M27
500 500 600 645 22 20 24 M20 620 670 26 20 28 M24 650 715 20 34 M30
600 560 705 755 26 20 24 M24 725 780 30 20 28 M27 770 840 20 36 M33
600 630 705 755 26 20 24 M24 725 780 30 20 28 M27 770 840 20 36 M33
700 710 810 860 26 24 24 M24 840 895 30 24 30 M27 840 910 24 36 M33
800 800 920 975 30 24 24 M27 950 1015 33 24 32 M30 950 1025 24 38 M36
900 900 1020 1075 30 24 26 M27 1050 1115 33 28 34 M30 1050 1125 28 40 M36
1000 1000 1120 1175 30 28 26 M27 1160 1230 36 28 34 M33 1170 1255 28 42 M39
1200 1200 1340 1405 33 32 28 M30 1380 1455 39 32 38 M36 1390 1485 32 48 M45
1400 1400 1560 1630 36 36 32 M33 1590 1675 42 36 42 M39 1590 1685 36 52 M45
1600 1600 1760 1830 36 40 32 M33 1820 1915 48 40 46 M45 1820 1930 40 58 M52
